刮板機鏈輪軸組
刮板機鏈輪
來源：本站 發布時間：2019-09-19 訪問量：3826
卓力刮板機鏈輪做工精細，工藝優良，質量上乘，型號齊全，型號齊全，適用各種型號的刮板輸送機。
刮板機鏈輪采用優質合金結構鋼制造，刮板機鏈輪經多道工藝加工而成，刮板機鏈輪具有強度高、耐磨性強等特點。
刮板機鏈輪強度高，耐磨，能承受脈動組合，沖擊載荷，并具有一定的韌性；齒形尺寸參數設計準確，加工精度高，保證于鏈條進行良好的切合。
刮板機鏈輪
刮板機機頭鏈輪又稱為驅動鏈輪，機尾鏈輪稱為被動輪，配合礦用圓環鏈?zhǔn)褂?。刮板鏈由鏈輪?qū)動運行，運轉中鏈輪組件除受靜載荷外，還受脈動、沖擊載荷等，所以是易損件，故鏈輪均為優質鋼材制造。刮板機傳動鏈輪與減速器第四軸以花鍵相連接，第四軸花鍵前端的平鍵和滾筒連接。兩鏈輪同向旋轉。將扭矩傳遞到盲軸鏈輪上。使用中應經常檢查6條M20螺栓是否緊固可靠。
適用范圍：
刮板機鏈輪廣泛運用于以鏈條作為傳動輸送的設備上（刮板輸送機、鏈?zhǔn)教嵘龣C(jī)等），而輸送鏈輪的齒形又區別于一般傳動鏈，在選用時節距應與輸送鏈條保持一致。
分類
按位置分類：刮板機機頭鏈輪又稱為驅動鏈輪，機尾鏈輪稱為被動輪。
按齒數分類：目前鏈輪的齒數一般為6-8個齒，刮板機鏈輪分為六齒鏈輪，七齒鏈輪，八齒鏈輪。
按工藝分類：鏈輪采用優質合金鋼模鍛或鑄造，嚙合齒面經淬火處理。鍛造鏈輪的使用壽命為鑄鋼鏈輪的2倍以上。
鏈輪組件的結構有部分式和整體式兩種。
（1）剖分式鏈輪組件由鏈輪和兩個半圓剖分式滾筒組成，兩個半圓滾筒，用螺栓固聯在一起。鏈輪共兩個，分別位于滾筒兩端，為雙邊鏈結構。滾筒孔分別與兩端的減速器低速軸和盲軸連接。剖分式結構的優點是，當輪齒磨損后可以只更換鏈輪而不更換滾筒。
[ 部分式結構的優點 ]當輪子齒磨損后可以只更換鏈輪而不是更換滾筒，于整體式鏈輪不同的是，兩端的鏈輪于滾筒是焊接在一起的。
（2）整體式鏈輪組件與剖分式滾筒所不同的是，滾筒與鏈輪是焊接在一起的。整體式鏈輪組件拆裝維修方便。
刮板機鏈輪采用優質合金結構鋼制造，刮板機鏈輪經多道工藝加工而成，刮板機鏈輪具有強度高、耐磨性強等特點。
刮板機鏈輪強度高，耐磨，能承受脈動組合，沖擊載荷，并具有一定的韌性；齒形尺寸參數設計準確，加工精度高，保證于鏈條進行良好的切合。
刮板機鏈輪
刮板機機頭鏈輪又稱為驅動鏈輪，機尾鏈輪稱為被動輪，配合礦用圓環鏈?zhǔn)褂?。刮板鏈由鏈輪?qū)動運行，運轉中鏈輪組件除受靜載荷外，還受脈動、沖擊載荷等，所以是易損件，故鏈輪均為優質鋼材制造。刮板機傳動鏈輪與減速器第四軸以花鍵相連接，第四軸花鍵前端的平鍵和滾筒連接。兩鏈輪同向旋轉。將扭矩傳遞到盲軸鏈輪上。使用中應經常檢查6條M20螺栓是否緊固可靠。
適用范圍：
刮板機鏈輪廣泛運用于以鏈條作為傳動輸送的設備上（刮板輸送機、鏈?zhǔn)教嵘龣C(jī)等），而輸送鏈輪的齒形又區別于一般傳動鏈，在選用時節距應與輸送鏈條保持一致。
分類
按位置分類：刮板機機頭鏈輪又稱為驅動鏈輪，機尾鏈輪稱為被動輪。
按齒數分類：目前鏈輪的齒數一般為6-8個齒，刮板機鏈輪分為六齒鏈輪，七齒鏈輪，八齒鏈輪。
按工藝分類：鏈輪采用優質合金鋼模鍛或鑄造，嚙合齒面經淬火處理。鍛造鏈輪的使用壽命為鑄鋼鏈輪的2倍以上。
鏈輪組件的結構有部分式和整體式兩種。
（1）剖分式鏈輪組件由鏈輪和兩個半圓剖分式滾筒組成，兩個半圓滾筒，用螺栓固聯在一起。鏈輪共兩個，分別位于滾筒兩端，為雙邊鏈結構。滾筒孔分別與兩端的減速器低速軸和盲軸連接。剖分式結構的優點是，當輪齒磨損后可以只更換鏈輪而不更換滾筒。
[ 部分式結構的優點 ]當輪子齒磨損后可以只更換鏈輪而不是更換滾筒，于整體式鏈輪不同的是，兩端的鏈輪于滾筒是焊接在一起的。
（2）整體式鏈輪組件與剖分式滾筒所不同的是，滾筒與鏈輪是焊接在一起的。整體式鏈輪組件拆裝維修方便。
刮板機鏈輪規格型號：
規 格節 距內節內寬滾子直徑齒 數備 注
LN606025.322.236~18安裝孔徑可根據用戶要求制作
LN66.566.526.522.236~18LN68682522.236~18
LN76.276.230306~18LN10010038.5366~15
LN12512532256~15LN16016027326~15
備注：可定制其它規格的鏈輪。廣泛運用于以鏈條作為傳動輸送的設備上（刮板輸送機、鏈?zhǔn)教嵘龣C(jī)等），而輸送鏈輪的齒形又區別與一般傳動鏈，在選用時節距應與輸送鏈條保持一致。
規 格節 距內節內寬滾子直徑齒 數備 注
LN606025.322.236~18安裝孔徑可根據用戶要求制作
LN66.566.526.522.236~18LN68682522.236~18
LN76.276.230306~18LN10010038.5366~15
LN12512532256~15LN16016027326~15
備注：可定制其它規格的鏈輪。廣泛運用于以鏈條作為傳動輸送的設備上（刮板輸送機、鏈?zhǔn)教嵘龣C(jī)等），而輸送鏈輪的齒形又區別與一般傳動鏈，在選用時節距應與輸送鏈條保持一致。
鏈輪型號及其主機見下表
|
序號
|
圖號
|
主機
|
名稱
|
序號
|
圖號
|
主機
|
名稱 |
|
1
|
ISE0109A | SGD-320/17B刮板 | 機頭鏈輪 |
14
|
ISL0105B-3 | SGW-40型刮板 | 鏈輪 |
|
2
|
ISE070201 | SGD-320/17B刮板 | 機尾鏈輪 |
15
|
IST0105-1 | 40T刮板輸送機 | 鏈輪 |
|
3
|
MS-1改 | 20型刮板輸送機 | 鏈輪 |
16
|
2SZ010306A-1A | SGW-44刮板 | 鏈輪 |
|
4
|
43A-01 | SGW-22型刮板 | 鏈輪 |
17
|
ZSS0108-1A | SGW150可彎曲刮板 | 鏈輪 |
|
5
|
5SE0102A | SGD-420/22型刮板 | 機頭鏈輪 |
18
|
31S011401 | SGW150可彎曲刮板 | 鏈輪 |
|
6
|
5GS010601 | SGD-420/30型刮板 | 鏈輪 |
19
|
MDY0102-8 | MDY(DY)-150采煤機 | 鏈輪 |
|
7
|
4SE0103A改 | SGD-420/30型刮板 | 機頭鏈輪 |
20
|
MDY0110-3 | MDY(DY)-150采煤機 | 鏈輪 |
|
8
|
ISKT0105-2 | SGD-520/30型刮板 | 鏈輪 |
21
|
71-HYL60-1505 | 鑄石溜子 | 鏈輪 |
|
9
|
5SK0105-2 | SGD-520/30IV型刮板 | 鏈輪 |
22
|
71-HYL80-2305 | 鑄石溜子 | 鏈輪 |
|
10
|
2SK0105-2 | SGW-34型刮板 | 鏈輪 |
23
|
IOSK010501 | SGB520/20B型刮板 | 鏈輪 |
|
11
|
2S0101A-1 | SGW-40型刮板 | 鏈輪 |
24
|
ZSCX-01 | 鑄石槽槽箱鏈板運輸機 | 鏈輪 |
|
12
|
ZS0101-2改 | SGW-40型刮板 | 鏈輪 |
25
|
ZSCX-02 | 鑄石槽槽箱鏈板運輸機 | 鏈輪 |
|
13
|
97S0101010101 | 630刮板輸送機 | 鏈輪軸 |
注：此表只列出常用的刮板機鏈輪，其他型號鏈輪，可根據用戶需求進行設計生產。

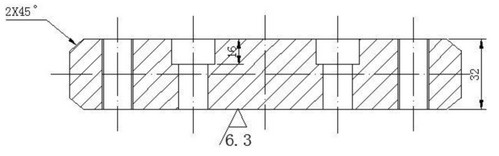

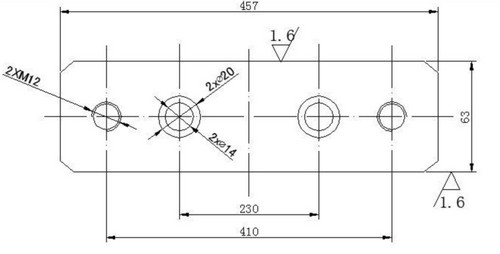

刮板機鏈輪鍵尺寸圖
刮板機鏈輪鍵尺寸圖
刮
刮板機鏈輪作為刮板機的主要組成部件，選擇優質合適的材料尤為重要。 我公司生產的卓力牌系列鏈輪，主要用于各種刮板運輸機及采煤機中，其材質為ZG45MnVTi，與同類不同材質的產品相比，耐磨性提高，壽命也延長了一倍。產品暢銷全國各地。
濟寧卓力是礦業輸送設備刮板機鏈輪的專業供應商，不僅刮板機鏈輪常用型號的礦業輸送設備備有現貨，而且還能根據客戶要求定制礦業輸送設備。本公司銷售靈活，除了供應刮板機 鏈條 連接環 刮板，公司還供應機械設備行業的其他礦業輸送設備產品，歡迎洽談。
本公司以一流的質量一流的服務贏得廣大客戶的信賴 132 8008 2001 曹經理 卓力竭誠為您服務!
